In dieser Lektion verwenden wir Python, um unser Raspberry Pi-Roboterfahrzeug so zu programmieren, dass es automatisch entlang einer schwarzen Linie auf weißem Grund fährt. Wir werden die fünf IR-Tracking-Sensoren des 5-Kanal-Linienfolgemoduls verwenden, um die Linie zu erkennen.
Sie werden lernen, wie Python digitale Daten von GPIO-Pins liest.
Falls Sie sich für die C++ Programmierung interessieren, finden Sie unter folgendem Link passenden C++ Code und eine Anleitung:
https://osoyoo.com/de/2020/11/08/osoyoo-raspberry-pi-v2-0-car-lesson-2-line-tracking-c-language/
Nr. | Abbildung | Modul | Menge | Zubehör | Link |
1 | ![]() |
5-Kanal-Linienfolgemodul | 1 | 2x M2,5 Plastischraube 2x M2,5 Plastikmutter 2x M2,5 Plastikdistanzschraube |
Zum Kaufen hier klicken |
2 | 7 Pin 25cm Buchse-zu-Buchse-Kabel | 1 | Zum Kaufen hier klicken | ||
3 | ![]() |
Kreuzschlitzschraubendreher | 1 | Zum Kaufen hier klicken |
Schritt 1: Sie müssen Lektion 1: Grundaufbau erfolgreich umgesetzt haben.
Schritt 2: Montieren Sie das 5-Kanal-Linienfolgemodul mit zwei M2,5 Kunststoffschrauben, M2,5 Kunststoffdistanzschrauben und den M2,5 Kunststoffmuttern and die Unterseite des unteren Fahrzeugrahmens.
Schritt 1: Verbinden Sie den GND-VCC-Pin des 5-Kanal-Linienfolgemoduls mit dem GND-5V-Pin des PCA9685 PWM-Treibermoduls; verbinden Sie die IR1-, IR2-, IR3-, IR4- und IR5-Pins mit den GPIO5-, GPIO6-, GPIO13-, GPIO19- und GPIO26-Pins des Raspberry Pi durch das 7-polige, 25 cm lange, Buchsenkabel, wie auf dem folgenden Foto zu sehen ist (denken Sie daran: Entfernen Sie KEINE der in Lektion 1 aufgesteckten Verbindungskabel!):
Schritt 2: Stellen Sie die Empfindlichkeit der Sensoren am 5-Kanal-Linienfolgemodul ein.
Schalten Sie das Fahrzeug ein, halten Sie es fest und stellen Sie nacheinander das Potentiometer der 5 Spursensoren mit einem Kreuzschlitzschraubendreher ein, bis Sie die beste Sensorempfindlichkeit erreicht haben. Die Signalanzeige-LED leuchtet auf, wenn sich der Sensor über schwarzen Linien (Klebestreifen) befindet. Die Signal-LED erlischt, wenn sich der Sensor über weißem Boden befindet.

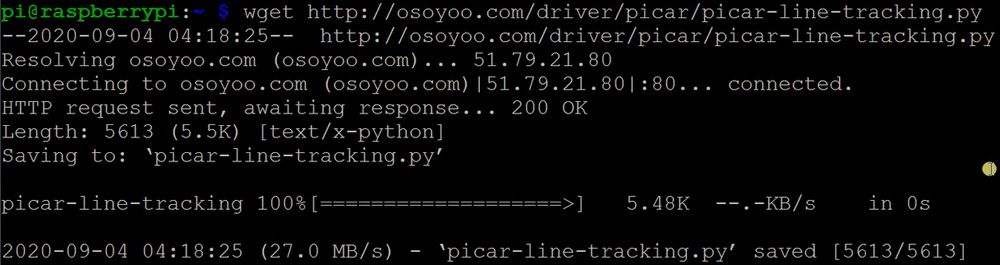

Laden Sie den Python-Code herunter, indem Sie den folgenden Befehl in das Terminal Ihres Raspberry Pi eingeben:
wget http://osoyoo.com/driver/picar/picar-line-tracking.py
Schalten Sie den Akku Ihres OSOYOO Pie Robot Car ein, und stellen Sie das Auto auf eine schwarze Leitlinie:
Jetzt können Sie das Python-Programm zur Streckenverfolgung ausführen:
Wenn Sie Python 2 auf dem Raspberry Pi 3 verwenden, geben Sie ein:
python picar-line-tracking.py
Wenn Sie Python 3 auf dem Raspberry Pi 4 verwenden, tippen Sie:
python3 picar-line-tracking.py
Ihr Roboterauto fährt jetzt entlang der schwarzen Spurlinie.
