Introducción

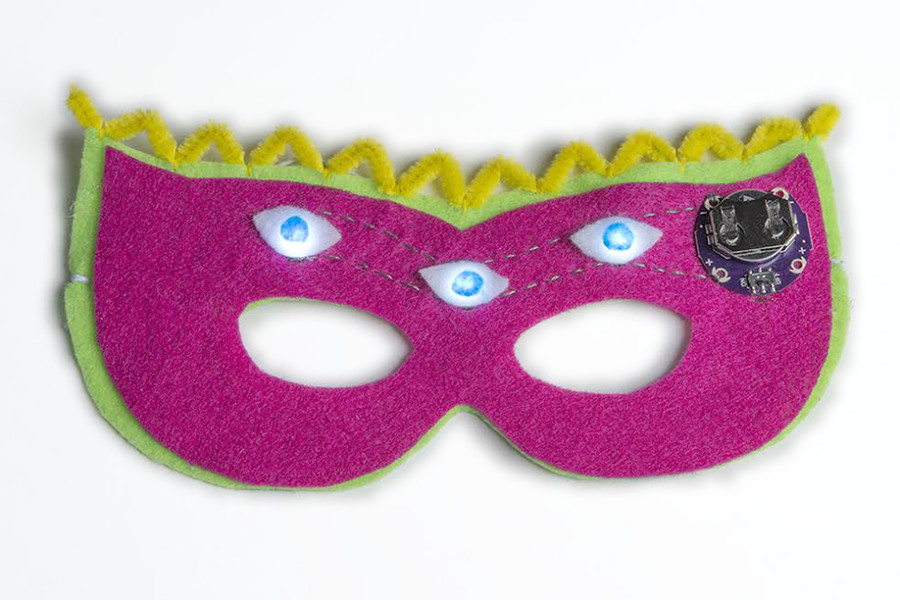

En este proyecto, usaremos varios LED en un circuito para crear una máscara iluminada. En lugar de coser un solo LED al portapilas (como en el proyecto Alfiler luminoso), usaremos un circuito en paralelo para conectar todos los LED a la batería.

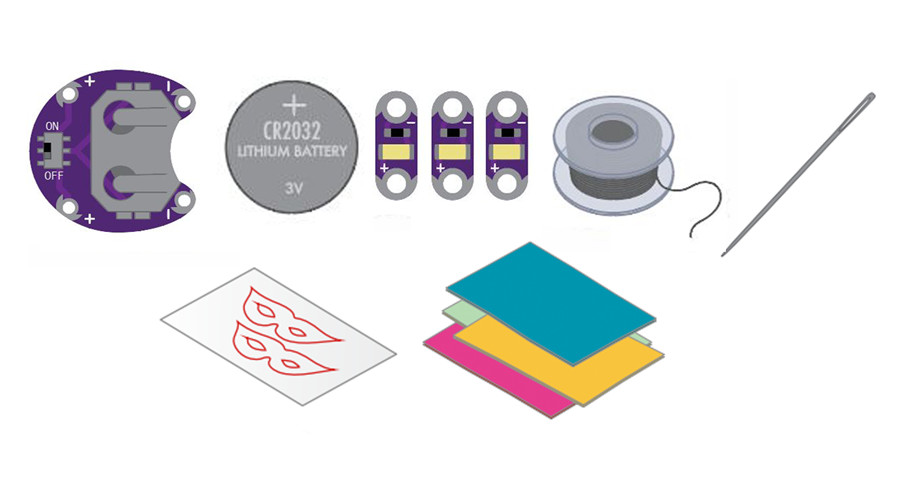

Materiales y herramientas
- 1x Portapilas LilyPad para pila de botón
- 1x Pila de botón
- 3x LED LilyPad
- Hilo conductor y aguja
- Plantillas de máscara (2 piezas)
- Cordón elástico
- Fieltro (una hoja de 23×30 cm es suficiente para una máscara; combina colores para una máscara más festiva)
Planificación del proyecto
Para este proyecto, usaremos las plantillas de la máscara iluminada. Si es necesario, descarga e imprime la plantilla desde nuestro sitio web.
Haz clic aquí para descargar: Illuminated Mask Template
Hay dos piezas de plantilla: una capa superior y una capa inferior. Sostén la plantilla de la capa superior frente a tu cara para comprobar el ajuste, y realiza los cambios necesarios en las formas de los ojos o la nariz antes de trazarlas sobre el fieltro.
Con un bolígrafo o marcador, traza las formas de la plantilla sobre el fieltro. Ambas plantillas caben en una sola hoja de fieltro, pero puedes combinar colores para tu diseño. La electrónica se fijará a la capa superior, mientras que la capa inferior añade soporte adicional a la máscara. Deja a un lado la capa inferior por ahora.

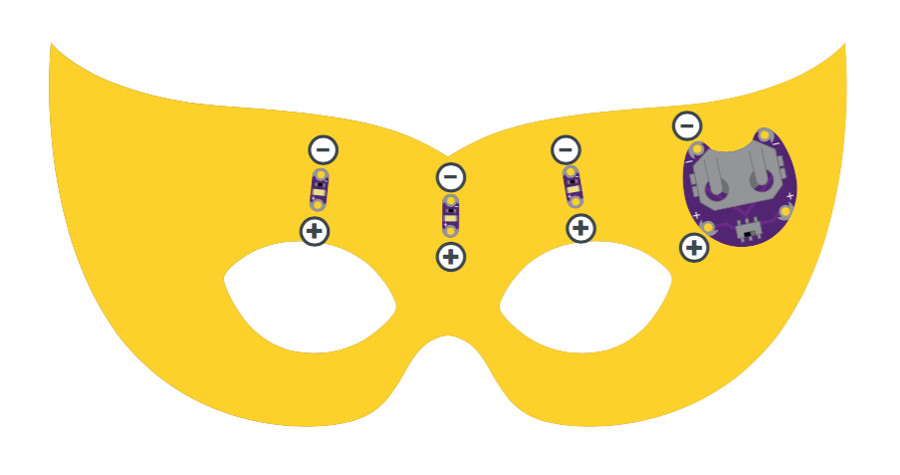

Comprender el circuito

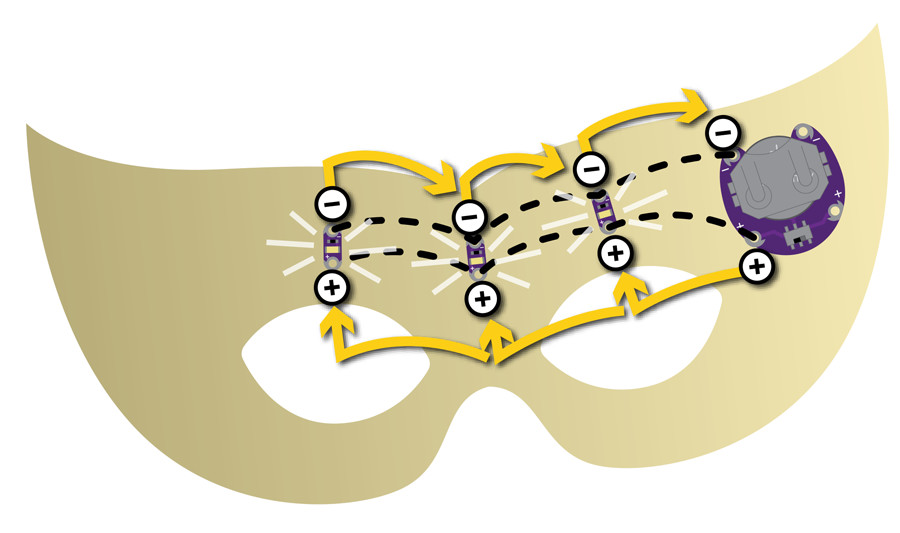

Para iluminar la máscara, conectaremos los LED al portapilas con hilo conductor en un circuito en paralelo. En un circuito en paralelo, cada componente recibe la misma cantidad de corriente. Cada LED de la máscara brillará con la misma intensidad que los demás, ya que comparten la conexión a la batería. La mayoría de los proyectos de e-textile utilizan circuitos en paralelo.
Costura
PASO 1:

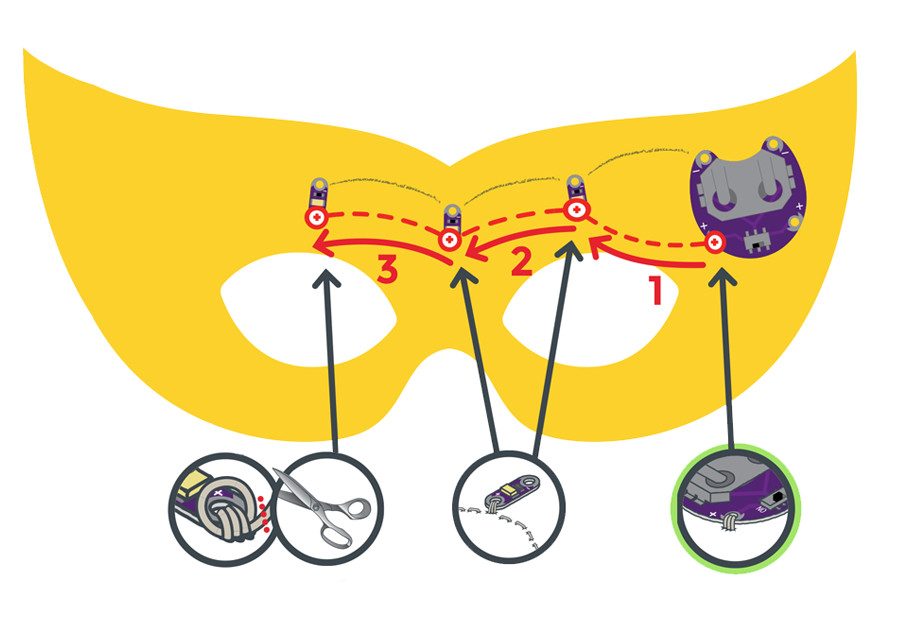

Corta un trozo largo de hilo conductor, enhébra la aguja y haz un nudo al final. Cose la primera conexión: empezando desde la pestaña de costura positiva del portapilas, conecta cada uno de los tres LED con una puntada de correr y tres vueltas de hilo conductor alrededor de cada pestaña de costura positiva (+). Haz un nudo y corta el hilo.
Termina la línea de costura haciendo un nudo de remate en la última pestaña (+) y cortando el hilo sobrante.
PASO 2:

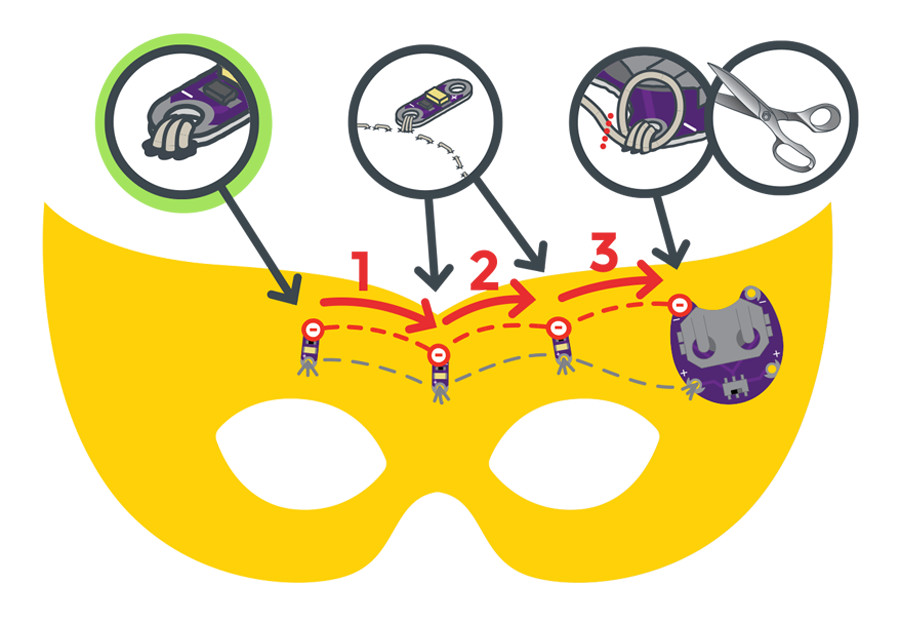

Con un nuevo trozo de hilo, repite el proceso para el lado negativo del circuito — conectando las pestañas de costura negativas de los tres LED entre sí y, finalmente, a la pestaña de costura negativa del portapilas. Haz un nudo de remate y corta el hilo sobrante.
Instalación de la batería y prueba
Inserta la pila de botón con el lado positivo (+) hacia arriba en el portapilas. Desliza el interruptor a ON para ver los LED encenderse. Retira la pila y continúa con la sección de Toques finales.
Toques finales
Retira siempre la pila cuando trabajes en tu proyecto para evitar dañar los componentes.

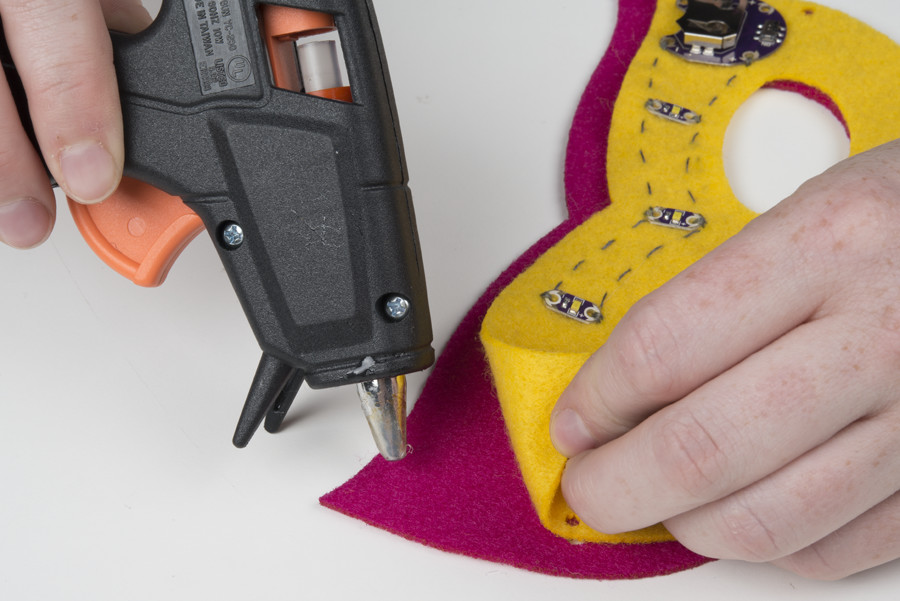

Una vez que hayas comprobado tu circuito, añade detalles creativos a la máscara. Con la pila retirada, pega la segunda capa de fieltro en la parte trasera de la máscara para añadir estabilidad y aislar el circuito.

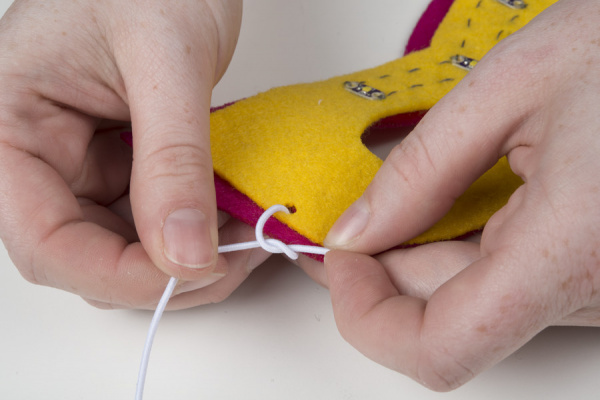

A continuación, corta pequeños agujeros a ambos lados de la máscara con tijeras o un perforador, y ata el cordón elástico para sujetar la máscara.
Añade materiales de manualidades como purpurina, pintura u otros adornos decorativos para realzar o disimular los LED y las costuras. Si quieres cubrir el portapilas en la parte delantera de la máscara, las plumas o los botones grandes pueden añadir originalidad y ocultar la placa. Asegúrate de dejar una abertura para poder reemplazar la pila cuando sea necesario.

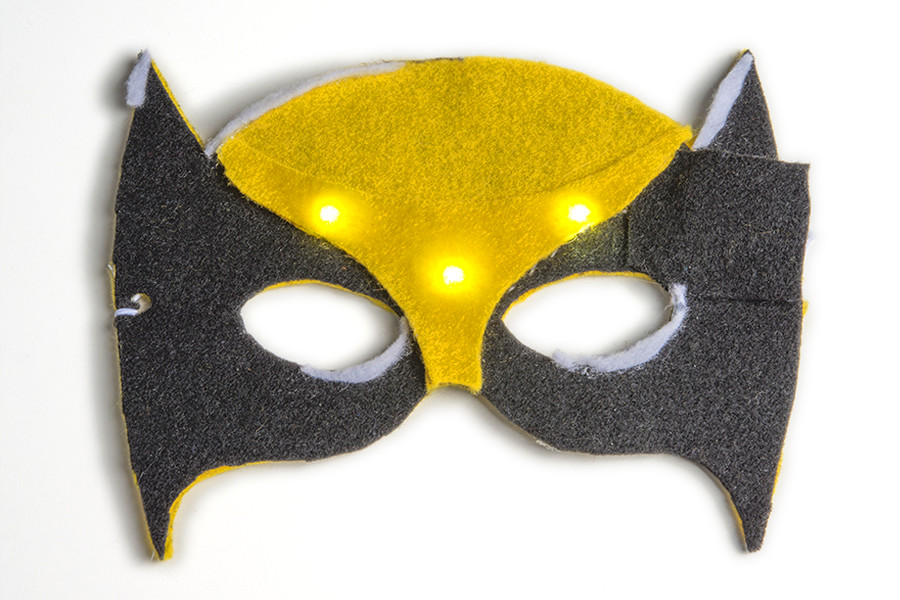

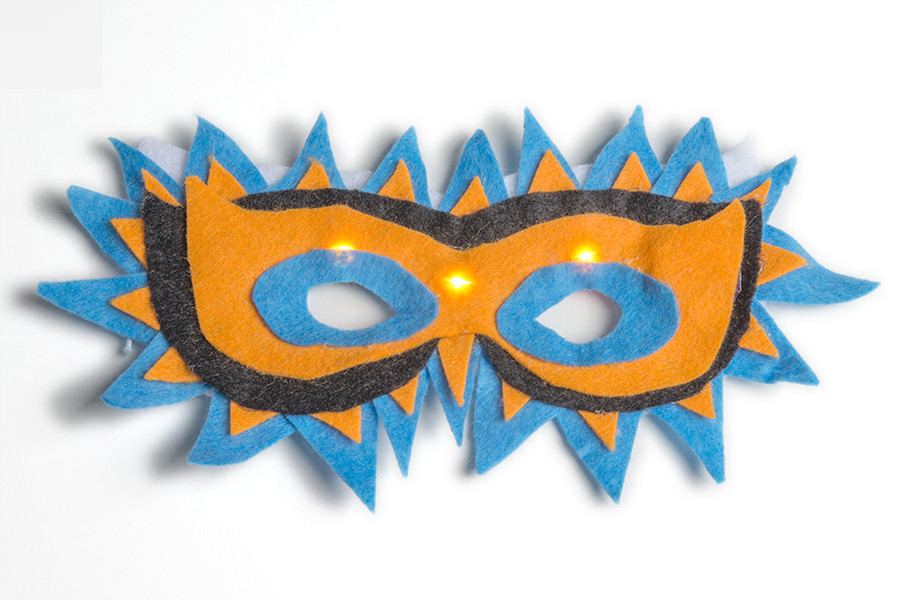

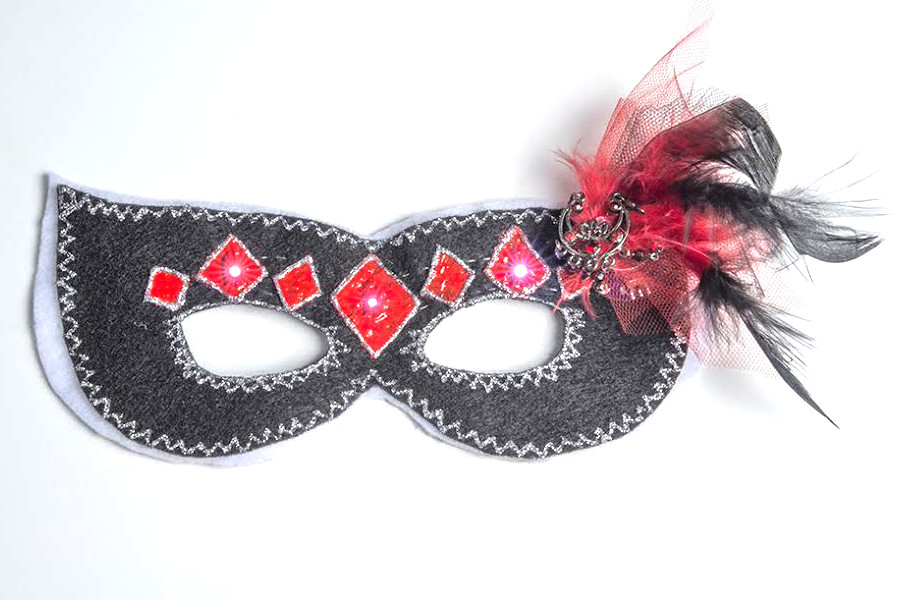

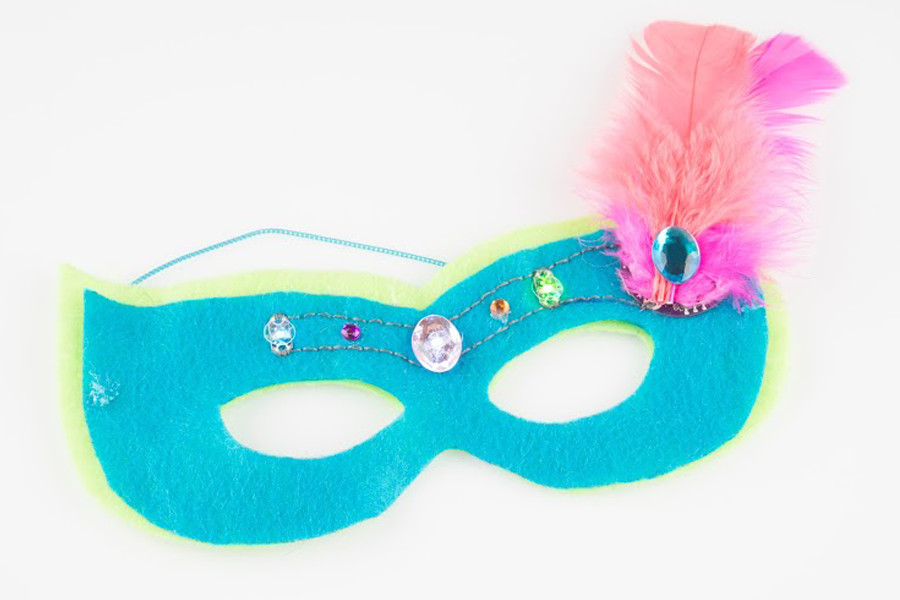

Aquí tienes algunos ejemplos de decoraciones creativas en máscaras terminadas:
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
