Introduzione

In questo progetto creeremo una spilla luminosa indossabile cucendo con filo conduttivo un LED LilyPad a un porta-batteria a moneta.

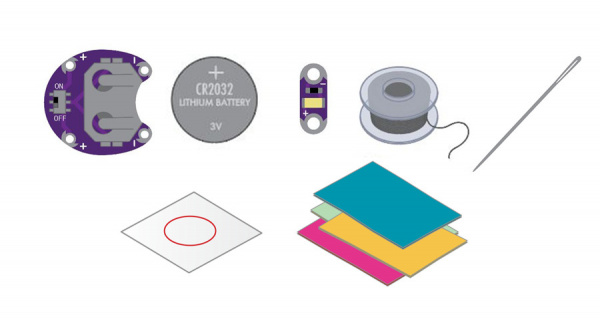

Materiali e strumenti

Pianificare il progetto

Per questo progetto utilizzeremo il modello della spilla luminosa (scaricabile qui sotto). Se necessario, scarica e stampa il modello. Abbiamo fornito anche design a colori e in bianco e nero da usare con tessuto stampabile per lo strato superiore della spilla. Fai clic con il tasto destro sulle immagini qui sotto e scegli “Salva link come” per scaricare i modelli sul tuo computer.

Clicca qui per scaricare:

Glowing Pin template
GlowingPin_PrintableFabricColor
GlowingPin_PrintableFabricBW

Capire il circuito

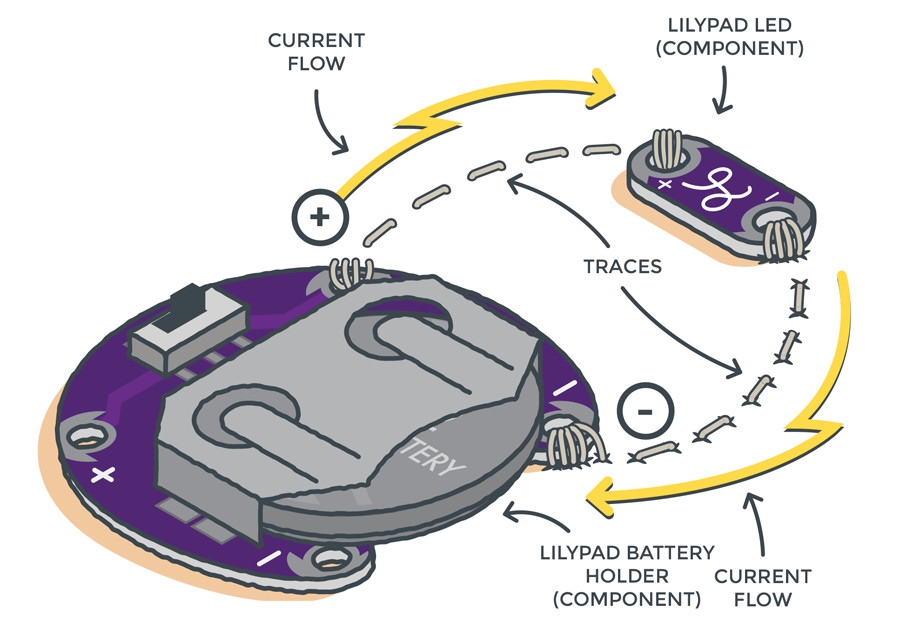

Questo progetto illustra un circuito di base — un anello elettrico che parte da una fonte di alimentazione, percorre un tracciato fino a un componente che utilizza l’elettricità, e poi torna alla fonte. Useremo un LED (diodo a emissione luminosa). Quando l’anello viene chiuso cucendo i pezzi con tracce di filo conduttivo, la corrente scorre dal lato positivo (+) della batteria attraverso il LED (che si illumina) e torna al lato negativo (–). Questo flusso di elettricità si chiama corrente. Man mano che costruirai altri progetti LilyPad, imparerai diversi modi per progettare circuiti in filo conduttivo e sperimenterai con altri componenti.

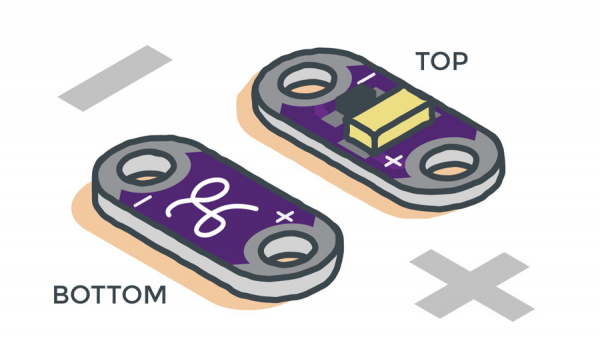

Osserva il LED e il porta-batteria. Nota che le linguette di cucitura argentate sono etichettate con positivo o negativo. Molti componenti elettronici hanno una polarità — la corrente può scorrervi solo in un verso.

Se collegati in modo errato, il LED non si accende. Anche le batterie di questo kit sono polarizzate — hanno un lato positivo e uno negativo. Controlla sempre le etichette sui pezzi LilyPad per accertarti che siano orientati correttamente prima di cucirli insieme.

Cucire tutto insieme

PASSO 1:

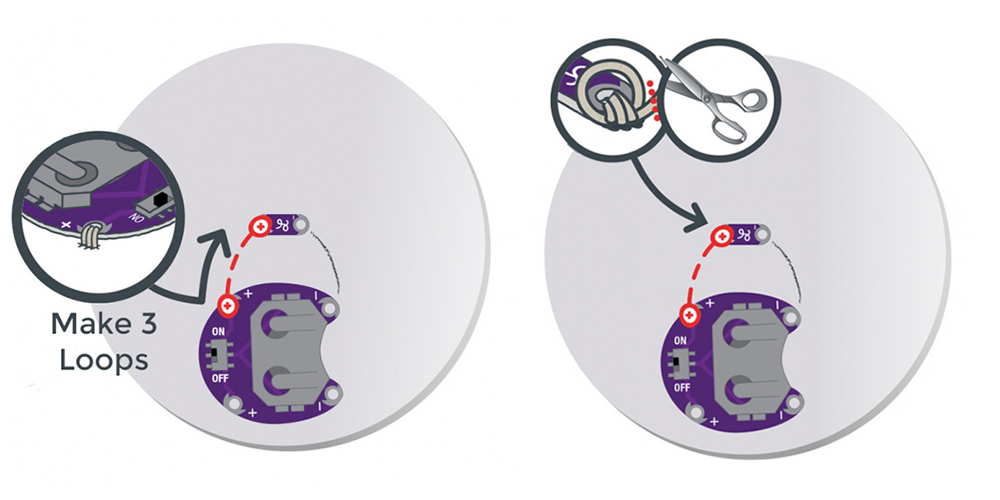

Taglia un lungo pezzo di filo conduttivo, infilalo nell’ago e fai un nodo all’estremità. È ora di collegare il LED al porta-batteria. Una fila di punti collegherà il lato positivo (+) del porta-batteria all’estremità positiva del LED. Una seconda fila collegherà i lati negativi (–) e chiuderà il circuito.

Termina la prima fila di punti facendo un nodo di finitura sulla linguetta di cucitura e tagliando il filo in eccesso.

Non dimenticare — dovrai fare un nuovo nodo all’estremità del filo prima di iniziare la sezione successiva di cucitura.

PASSO 2:

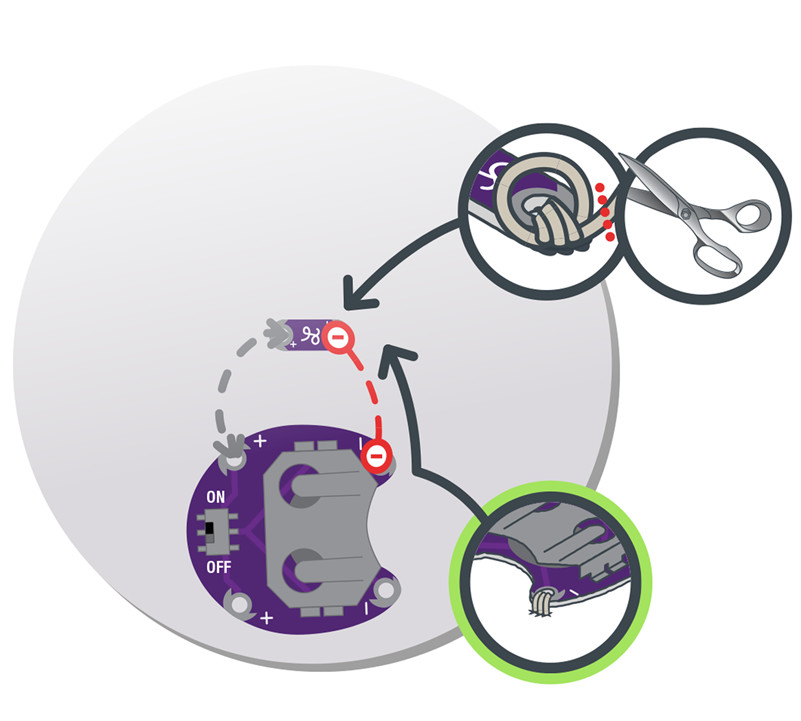

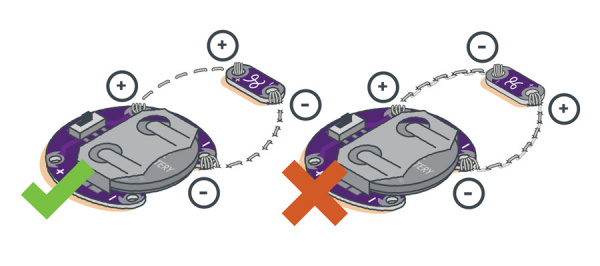

Ripeti l’operazione con un nuovo pezzo di filo per collegare il lato negativo del porta-batteria all’estremità negativa del LED. Fai attenzione a non far incrociare i punti con il percorso delle connessioni positive, perché causerebbe un cortocircuito. Taglia tutti i fili in eccesso prima di testare. Il circuito è ora completo!

Inserire la batteria e testare

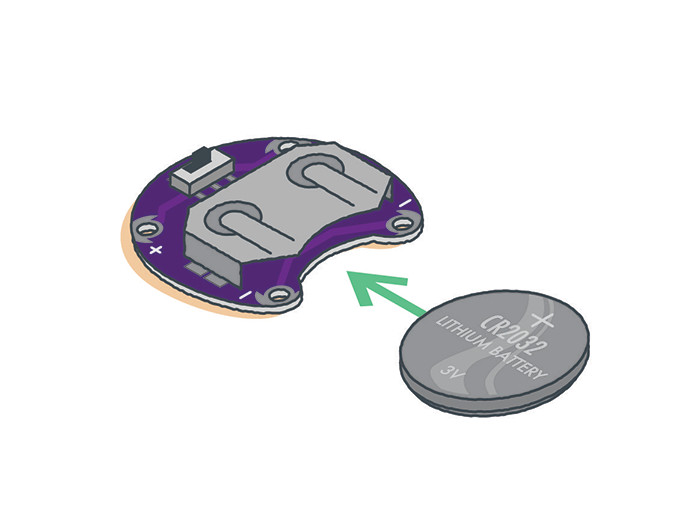

Inserisci la batteria a moneta con il lato positivo rivolto verso l’alto (+) nell’apertura del porta-batteria, di fronte all’interruttore ON/OFF. Accendi l’interruttore per far scorrere la corrente nel circuito. Spegnilo quando non usi il progetto per prolungare la durata della batteria.

Tocchi finali

Rimuovi sempre la batteria quando lavori al progetto per evitare di danneggiare i componenti.

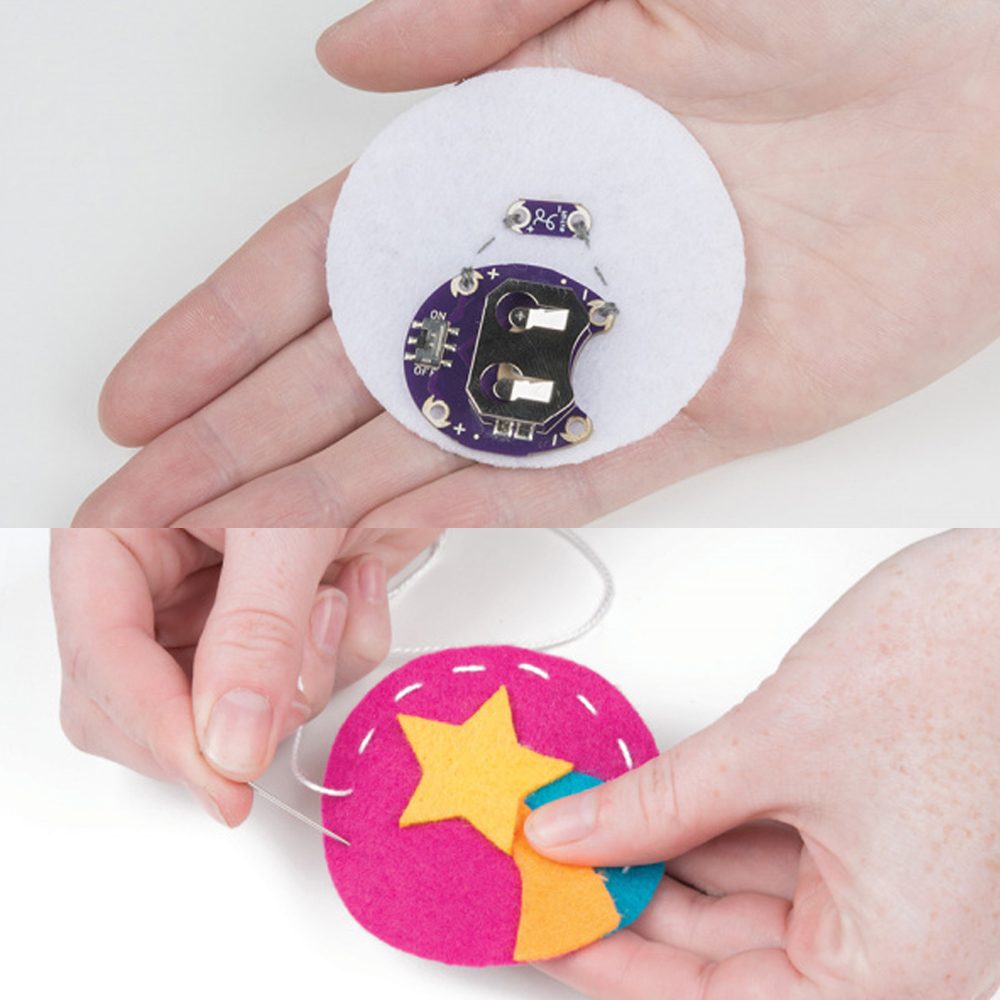

Con la batteria rimossa, usa una pistola per colla a caldo o del filo per fissare il tuo design in tessuto sul cerchio di feltro in modo che il LED risplenda attraverso. Disegna un motivo sul tessuto se vuoi. Gira il progetto e applica una spilla adesiva sul retro per completare la tua opera d’arte indossabile!

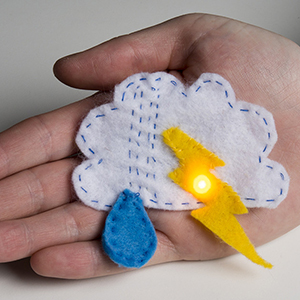

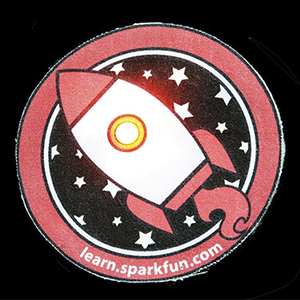

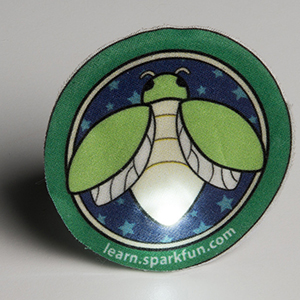

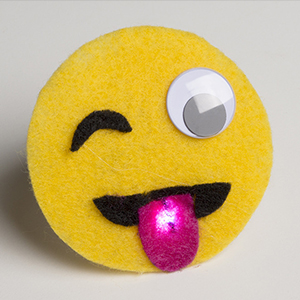

Ecco alcuni esempi di spille luminose creative:

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
