本转接板仅兼容大多数 30 针 ESP32-WROOM、ESP32-WROVER 以及 30 针 ESP8266 NodeMCU 开发板。
不兼容以下 ESP32 系列的任何开发板:
• ESP32-P 系列(例如 ESP32-P4)
• ESP32-S 系列(例如 ESP32-S2、ESP32-S3)
• ESP32-C 系列(例如 ESP32-C3、ESP32-C6)
• ESP32-H 系列(例如 ESP32-H2)
购买前,请核对您开发板的以下信息:
1. 芯片型号 — 必须是 ESP32-WROOM、ESP32-WROVER 或 ESP8266
2. 引脚数量 — 必须恰好为 30 针
3. 引脚布局 — 必须匹配标准 30 针 WROOM / WROVER 或 ESP8266 NodeMCU 引脚定义
| 开发板 | 是否兼容 |
|---|---|
| ESP32-WROOM(30 针开发板) | ✓ 是 |
| ESP32-WROVER(30 针开发板) | ✓ 是 |
| ESP8266 NodeMCU(30 针) | ✓ 是 |
| ESP32-P 系列(例如 ESP32-P4) | ✗ 否 |
| ESP32-S 系列(例如 ESP32-S2、S3) | ✗ 否 |
| ESP32-C 系列(例如 ESP32-C3、C6) | ✗ 否 |
| ESP32-H 系列(例如 ESP32-H2) | ✗ 否 |
| 任何非 30 针开发板 | ✗ 否 |
OSOYOO 转接板是一款通用且易于使用的扩展板,专为带有 30 针排针的 ESP32-WROOM、ESP32-WROVER 和 ESP8266 模块设计。它同时适合初学者和有经验的开发者,可用于教育项目、原型验证以及高级开发。
该板配备两组 2×15 针排针连接器,支持 0.9 / 1.0 / 1.1 英寸(22.86 / 25.4 / 27.94 毫米)的引脚间距,可适配大多数标准 30 针模块。
对于需要不同配置的用户,另有独立的 38 针版本可供选择:适用于 38 针 ESP32 的 OSOYOO 转接板

| 项目 | 详情 |
|---|---|
| 型号 | OSOYOO_IO_Breakout_Board_for_30P_ESP32 & ESP8266_v1.0 |
| 工作电压 | 5V |
| VIN 输入(推荐) | 7–12V DC |
| VIN 输入(最大) | 7–18V DC |
| 外部电源输出 | 5V / 2A 和 3.3V / 500mA |
| ADC 通道数 | 18 |
| PWM 数字 I/O 引脚数 | 16 |
| 引脚数量 | 30 |
| 板载 LED 指示灯 | 28 |
| 电源开关 | 有 |
| 尺寸 | 88 mm x 60 mm |
| 重量 | 45 g |

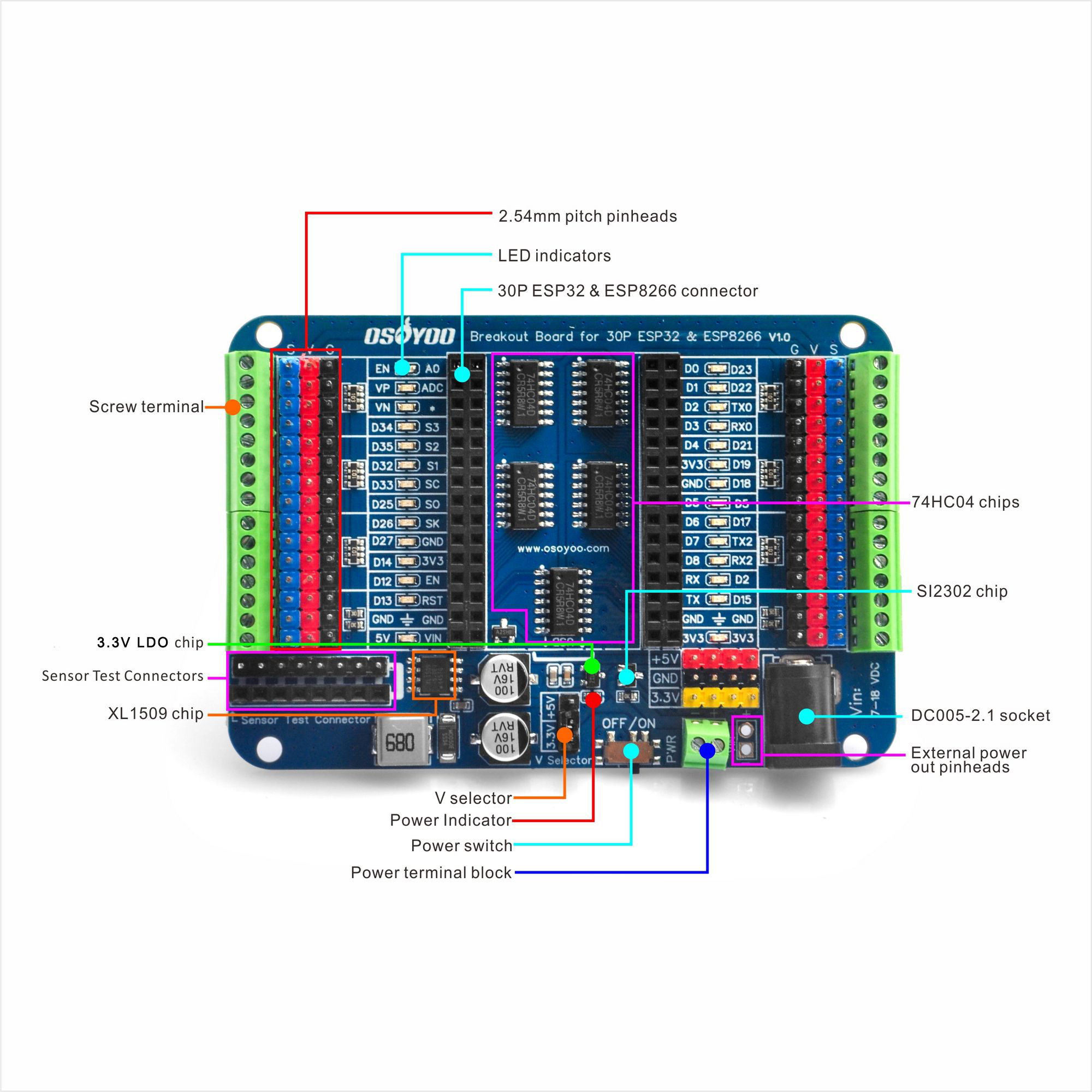

| 编号 | 组件 | 说明 |
|---|---|---|
| 1 | 30P 连接器 | 两个 2×15 针排针,用于安装 ESP32/ESP8266 模块。通电前请确保方向正确。 |
| 2 | LED 指示灯 | 对应 GPIO 引脚为高电平时亮起。由板载芯片驱动,非 GPIO 直接驱动。 |
| 3 | 2.54mm 排针 | 直接 GPIO 访问引脚,包含 V 和 GND 引脚。 |
| 4 | 螺丝端子 | 螺丝式 GPIO 连接,用于牢固连接传感器和外设。 |
| 5 | XL1509 芯片 | DC/DC 转换器,提供稳定的 5V / 2A 输出。 |
| 6 | LDO 芯片 | 低压差稳压器,提供 3.3V / 500mA 输出。 |
| 7 | V 选择跳线 | 将 V 输出引脚在 3.3V(默认)和 5V 之间切换。 |
| 8 | 电源开关 | 板载主电源控制开关。 |
| 9 | 电源接线端子 | 用于 7–12V DC 外部电源输入的螺丝端子。 |
| 10 | DC005-2.1 插座 | 用于 7–12V DC 外部电源输入的圆孔直流插座。 |
| 11 | 外部电源排针 | 用于连接外部电源或为外部设备供电的排针。 |
| 12 | SI2302 芯片 | N 沟道 MOSFET,提供反接保护。 |
| 13 | 74HC04 芯片 | 六反相器集成电路,独立于 GPIO 驱动 LED 指示灯。 |
| 14 | 传感器测试连接器 | 8 针公头和母头连接器,用于传感器测试。 |

板卡尺寸:88mm x 60mm,重量:45g
说明 1 — 电压选择: 在连接设备前,请务必通过 V_Selector 跳线选择正确的电压。默认输出为 3.3V。不调整跳线就连接仅支持 5V 的设备,或在设置为 5V 时连接仅支持 3.3V 的设备,可能会导致设备永久损坏。
说明 2 — 电源供电: 请勿同时使用 DC 圆孔插座和螺丝端子电源输入,否则可能损坏板卡。仅通过 USB 供电时,除非移除 V_Selector 上的跳线帽,否则 V 输出引脚不会提供电压。
说明 3 — 组装与方向: 通电前,请确保 ESP32 / ESP8266 模块方向正确并完全插入 30 针连接器中。方向错误可能导致模块和转接板永久损坏。
说明 4 — 模块需单独购买: ESP32 / ESP8266 开发板不包含在本产品内。请在购买本转接板前单独购买模块,并确认兼容性(芯片型号、引脚数量、引脚布局)。
| 文件 | 说明 | 下载 |
|---|---|---|
| 原理图 PDF | 30P ESP32 和 ESP8266 转接板完整原理图 | 下载 |
| 尺寸图 | 带完整规格的板卡尺寸图 | 下载 |
| ESP32 Arduino 测试代码 | 适用于 ESP32 的 GPIO 测试程序(ZIP) | 下载 |
| ESP8266 Arduino 测试代码 | 适用于 ESP8266 的 GPIO 测试程序(ZIP) | 下载 |
| Fritzing 设计文件 | 30 针版本(待上传) | 即将推出 |
| 元器件 | 说明 | 下载 |
|---|---|---|
| 74HC04 | 驱动 LED 指示灯的六反相器芯片 | 下载 |
| XL1509 | DC/DC 转换器,5V/2A 电源输出 | 下载 |
| XK128-2.54MM | 螺丝端子规格说明 | 下载 |
